Rapport sur les conflits entre démarrage et exécution

Qu'est-ce qu'une configuration de démarrage ?

Une configuration de démarrage est la configuration qui se charge pendant la mise sous tension ou le redémarrage d'un périphérique. Cette configuration est stockée dans la mémoire non volatile de l'appareil. Les modifications apportées à la configuration de démarrage ne seront pas perdues en cas de coupure d'alimentation de l'appareil.

Qu'est-ce qu'une configuration d’exécution ?

Une configuration en cours d'exécution est la configuration actuelle stockée dans la mémoire volatile d'un périphérique. Toutes les modifications apportées à la configuration du périphérique sur la console globale seront reflétées dans la configuration en cours d'exécution. Si l'appareil est redémarré ou perd de l'alimentation, toutes les modifications apportées à la configuration en cours seront perdues.

Qu'est-ce qu'un conflit entre démarrage et exécution ?

Un conflit de démarrage et d'exécution se produit lorsque les deux configurations mentionnées ci-dessus ne sont pas synchronisées l'une avec l'autre. Toute modification apportée à la configuration en cours doit également être écrite sur la configuration de démarrage. Si l'administrateur réseau ne parvient pas à écrire les modifications apportées à la configuration en cours dans la configuration de démarrage, un conflit entre démarrage et exécution est formé.

Pourquoi vos configurations de démarrage et d'exécution devraient-elles être synchronisées ?

Les administrateurs réseau sont tenus d'apporter fréquemment des modifications à leur réseau pour répondre aux besoins changeants de l'entreprise. Chaque modification de configuration effectuée par un administrateur est écrite sur la configuration en cours d'exécution d'un appareil. Maintenant, comme indiqué précédemment, un appareil perd les modifications apportées à sa configuration en cours d'exécution lors de son redémarrage, ce qui pourrait entraîner de graves conséquences.

Considérons une situation dans laquelle un administrateur vient de créer une stratégie qui permet aux routeurs d'accéder à Internet. Si l'administrateur a reporté la synchronisation des configurations à plus tard et que l'alimentation a été coupée entre-temps, aucun des routeurs ne pourrait se connecter à Internet après avoir été rallumé. De même, si certaines des modifications étaient liées à la sécurité, une perte de données de configuration pourrait rendre les appareils vulnérables à une violation de données.

Comment synchroniser le démarrage et l'exécution des configurations à l'aide de Network Configuration Manager

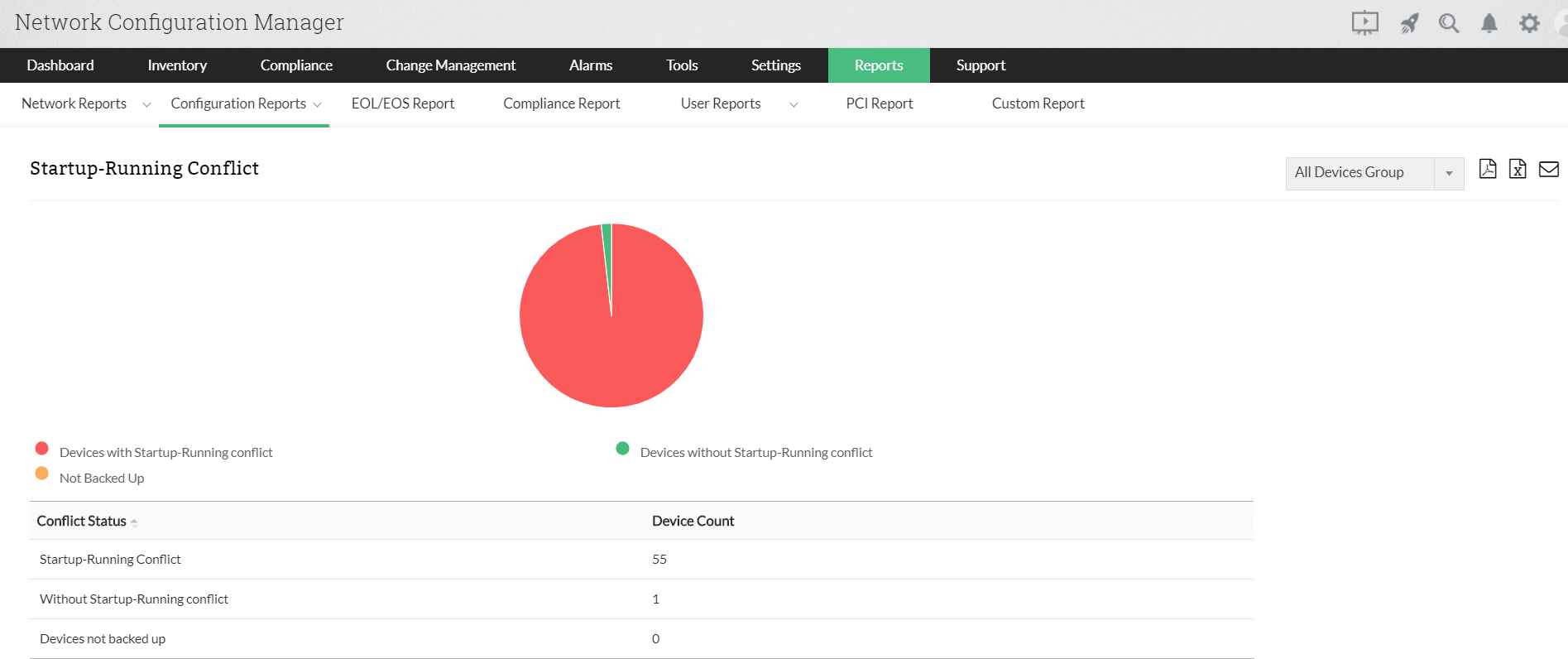

Network Configuration Manager vous présente une représentation graphique du conflit et de l'état de sauvegarde de vos appareils.

Dans la liste des échecs de sauvegarde, Network Configuration Manager affiche l'état du démarrage et de l'exécution de la synchronisation de configuration. Vous pouvez afficher une liste de tous les périphériques ou filtrer la liste pour afficher uniquement des groupes de périphériques spécifiques ou le groupe d'échec de sauvegarde.

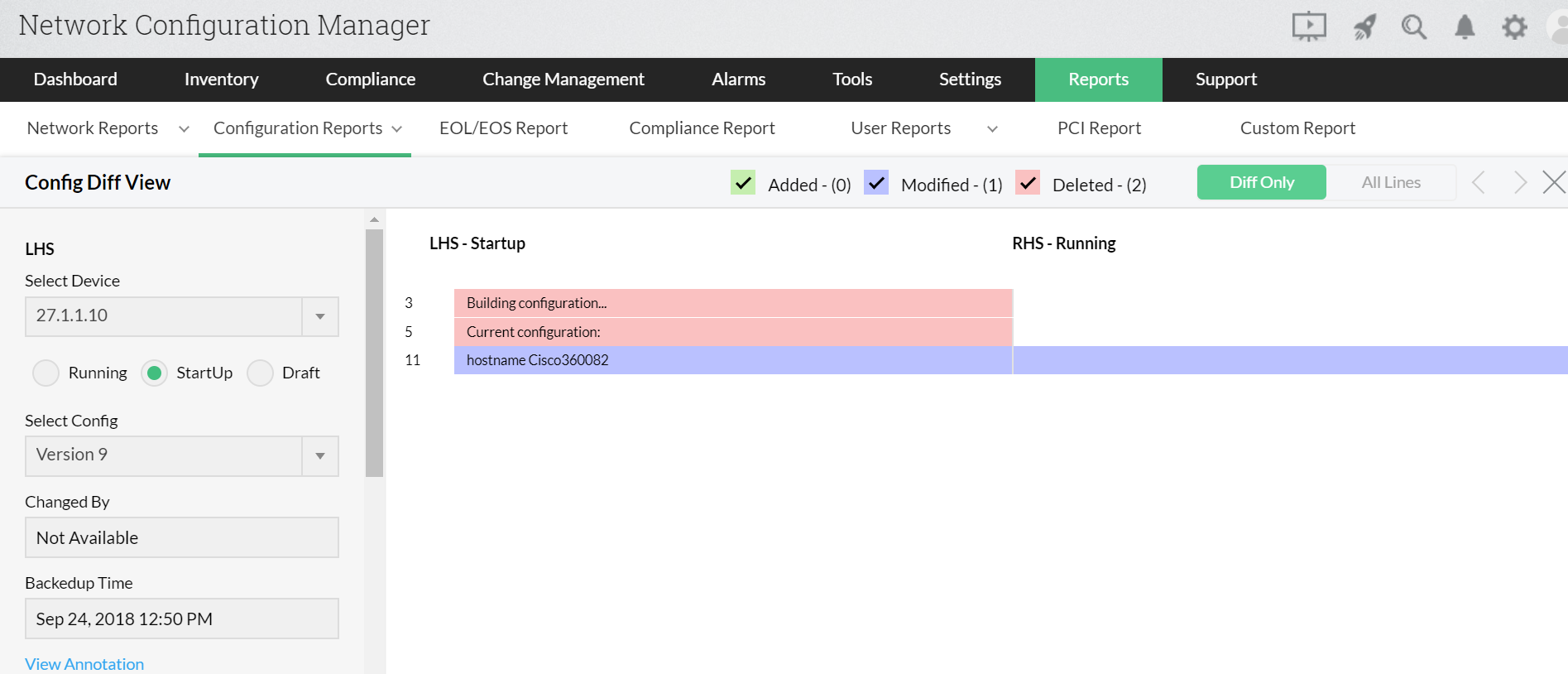

Avec la liste ci-dessus, le rapport montre l'état de la dernière opération de chaque appareil. L'option Afficher les conflits sur la page des rapports vous permet de visualiser les configurations de démarrage et d'exécution de vos appareils côte à côte avec une comparaison codée par couleur. La configuration d’affichage différentiel facilite l'identification des chaînes exactes dans lesquelles des conflits de configuration se produisent.

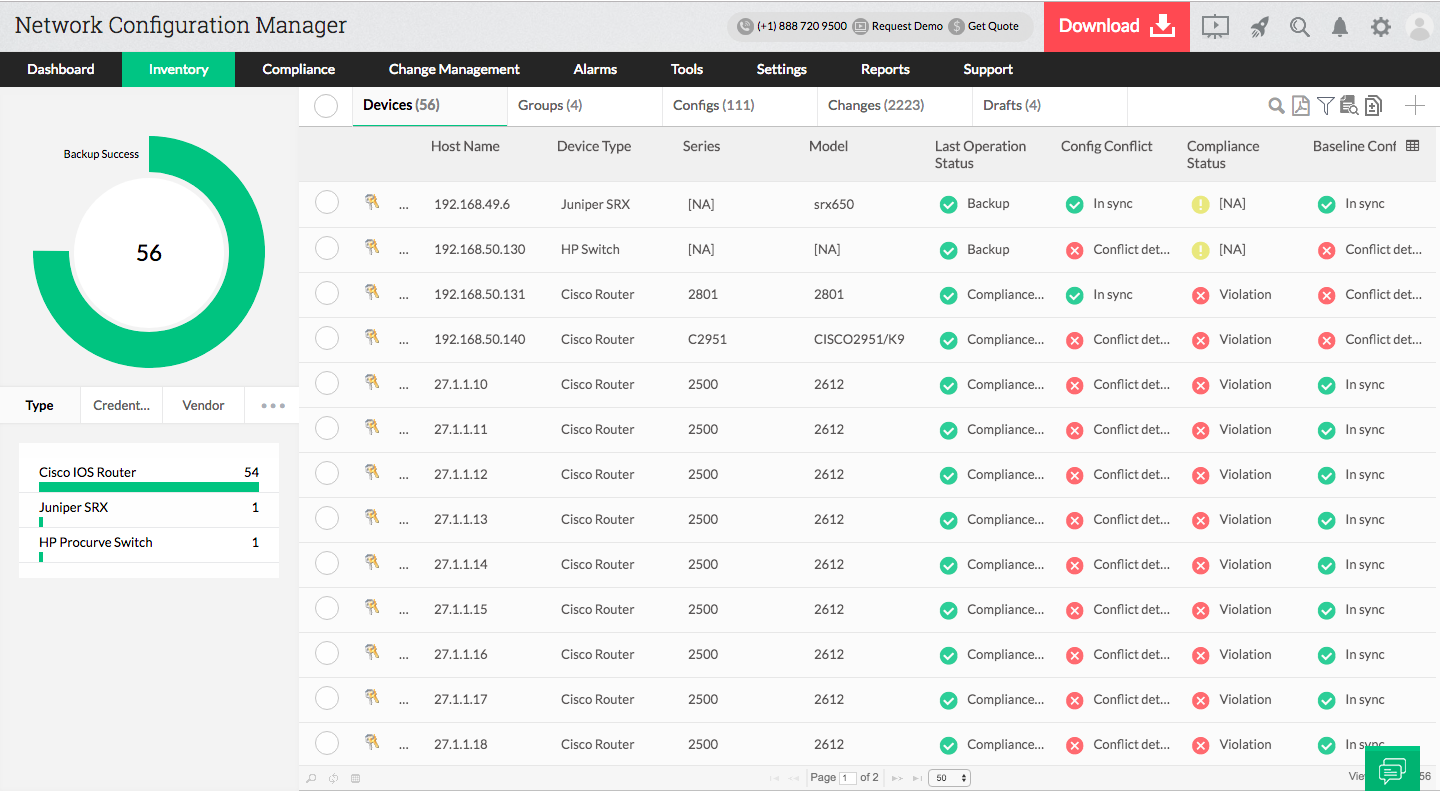

En plus des rapports de Network Configuration Manager, vous pouvez utiliser la liste d'inventaire pour afficher l'état du conflit de configuration. La liste d'inventaire vous montrera la différence entre les configurations de démarrage et d'exécution des appareils qui ont un conflit.

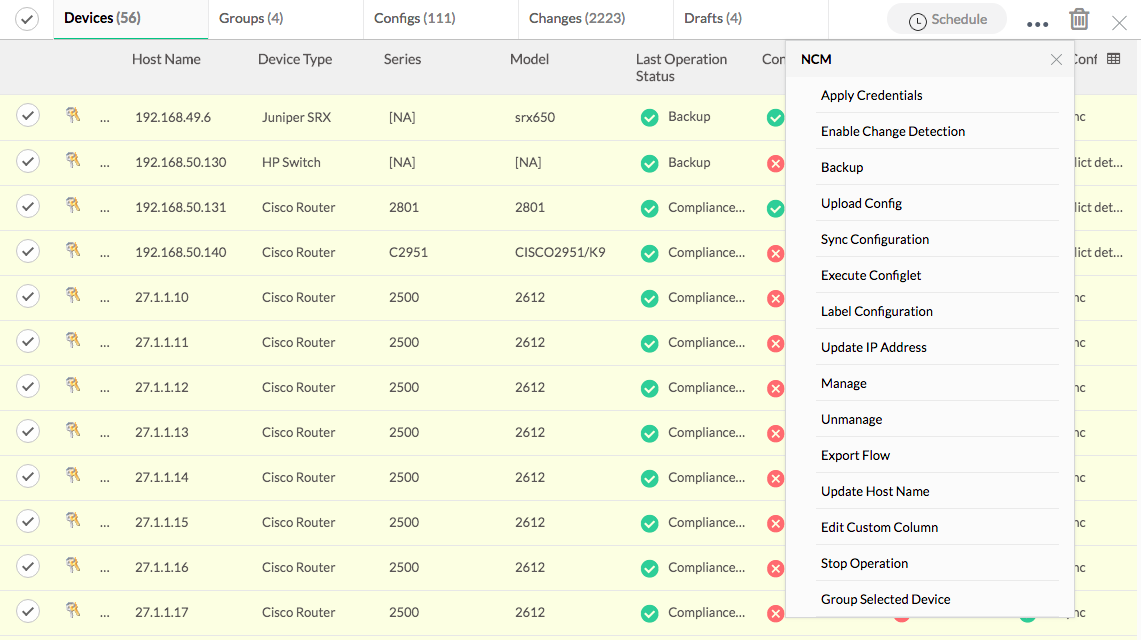

Sélectionnez les appareils qui ont des conflits un par un ou en bloc, directement à partir de l'inventaire, et synchronisez-les tous en même temps.
