Protocoles de couche 2
Les protocoles de couche 2 sont une liste de protocoles de communication utilisés par les périphériques de couche 2 (tels que les cartes d'interface réseau (NIC), les commutateurs, les ponts multiport, etc.) pour transférer des données dans un réseau étendu, ou entre un nœud à un autre dans un réseau local.
Protocoles de couche 2 du modèle OSI

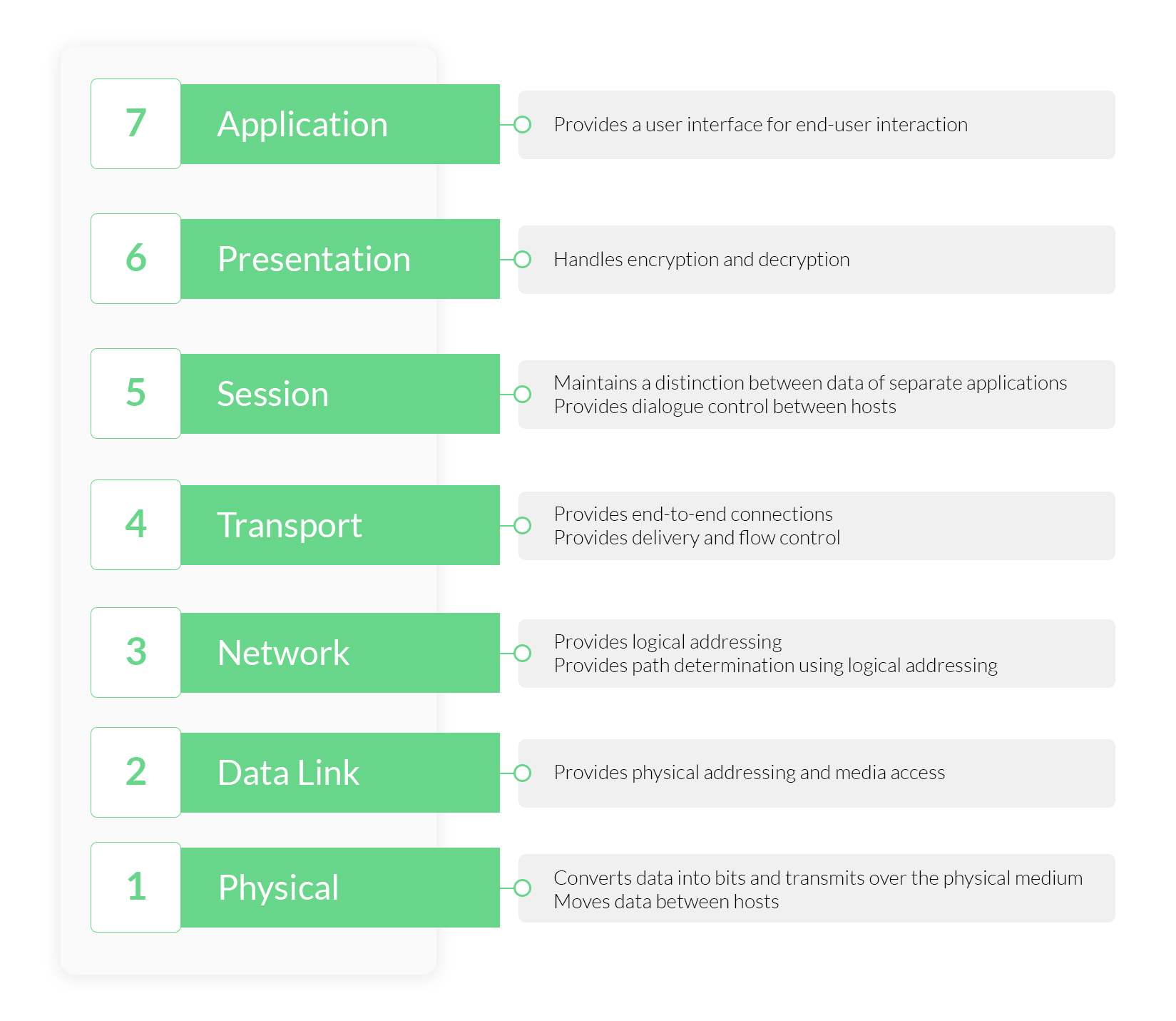

Pour comprendre les protocoles réseau de couche 2, nous devons d'abord nous familiariser avec le modèle d'interconnexion des systèmes ouverts (OSI) et la couche 2. Présentée comme la couche de liaison de données, la couche 2 est la deuxième du modèle OSI à sept niveaux responsable de la transmission de données sans erreur entre les périphériques du même réseau.
OSI est un modèle standard pour les protocoles réseau et les applications distribuées qui sépare le fonctionnement d'un réseau en sept couches différentes en fonction de ses fonctionnalités. Chaque couche remplit un ensemble différent de fonctions et est indépendante des autres couches.
Décomposition de la couche de liaison de données
La fonction principale d'une couche liaison de données est de traiter les transmissions brutes de la couche physique et de les transformer en une transmission sans erreur dans la couche réseau. Ceci est accompli en demandant à l'expéditeur (un appareil de couche 1) de diviser les données d'entrée en trames de données codées, de transmettre les trames séquentiellement, et de traiter et décoder les trames d'accusé de réception obtenues du récepteur (un appareil de couche 3).
Le plus petit bit d'unité d'un protocole de couche 2 est appelé une trame Ethernet, ou simplement des trames, et est différent des bits car les trames peuvent être utilisées pour détecter toute corruption de données en transit.
Selon la manière dont une image est transférée, elle peut être classée comme suit:
- Unicast - entre deux nœuds individuels
- Multidiffusion - un nœud vers plusieurs nœuds
- Diffusion - nœuds de transmission sur le réseau
La couche liaison de données est divisée en deux sous-couches:
- LLC:
- La sous-couche de contrôle de liaison logique (LLC) de la couche de liaison de données gère les communications entre les dispositifs en contrôlant la synchronisation des trames, le contrôle de flux et la vérification des erreurs.
- MAC:
- La sous-couche de contrôle d'accès au support (MAC) de la couche liaison de données gère l'accès de protocole au support de réseau physique. MAC gère la manière dont un ordinateur de votre réseau accède aux données et aux autorisations afin de les transmettre.
Protocoles de couche réseau 2
En fonction de leurs besoins, certains protocoles sont choisis par rapport à d'autres. Exemple: les commutateurs Cisco préfèrent leur propre protocole de communication. Voici une liste des protocoles de couche 2 couramment utilisés:
| LLDP (protocole de découverte de couche de liaison) | LLDP est indépendant du fournisseur et est couramment utilisé comme composant dans les applications de gestion de réseau et de surveillance de réseau. |
| CDP (Protocole de découverte Cisco) | CDP est un protocole propriétaire Cisco qui prend en charge la version IEEE 802.1ab de LLDP, et est principalement utilisé pour partager des informations entre des périphériques Cisco directement connectés. |
| Route IP | Cette commande contient des informations de la table de routage IP qui peuvent être utilisées pour transmettre un paquet par le meilleur chemin vers sa destination. |
| FDB (base de données de transfert) | FDB stocke les adresses MAC des périphériques découverts et leurs ports respectifs. Ce protocole est préféré pour découvrir les commutateurs. |
| ARP (protocole de résolution d'adresse) | ARP mappe l'adresse IP dynamique (couche 3) avec les adresses MAC (couche 2). ARP traduit les adresses 32 bits en 48 bits et vice versa, et est préféré par les périphériques IPv4. |
| Protocole MLT (Protocole de jonction multi-liens) | MLT fournit une connexion haute vitesse et tolérante aux pannes entre les serveurs, les commutateurs et les routeurs en regroupant toutes les liaisons Ethernet en une seule liaison Ethernet logique. |
| CAN (Contrôleur de zone de réseau) | CAN facilite la communication entre les applications des microcontrôleurs et leurs appareils sans dépendre d'un ordinateur hôte. |
| PPP (protocole point à point) | PPP vous permet d'établir une communication entre deux routeurs sans l'aide d'un hôte. |
Certains des autres protocoles de liaison de données de couche 2 sont les suivants:
- ARCnet
- Asynchronous Transfer Mode (ATM)
- Econet
- Ethernet
- Ethernet Automatic Protection Switching (EAPS)
- Fiber Distributed Data Interface (FDDI)
- Frame relay
- High-Level Data Link Control (HDLC)
- IEEE 802.2 (provides LLC functions to IEEE 802 MAC layers)
- IEEE 802.11 wireless LAN
- LattisNet
- Link Access Procedures, D channel (LAPD)
- LocalTalk
- Multiprotocol Label Switching (MPLS)
- Nortel Discovery Protocol (NDP)
- Serial Line Internet Protocol (SLIP) (obsolete)
- Spanning tree protocol
- StarLan
- Token ring
- Unidirectional Link Detection (UDLD)
