Un'immagine vale più di mille parole, soprattutto quando si cerca di individuare le relazioni tra le interconnessioni della rete e di comprenderne i dati. La topologia di rete è un concetto utilizzato per definire e descrivere le interconnessioni tra i dispositivi o gli elementi di una rete di infrastrutture IT. È possibile visualizzare la topografia della rete utilizzando una mappa della topologia di rete su un software di network topology mapping o network topology mapper.
Il Layer2 Maps del network mapping software OpManager offre funzionalità di network mapping che aiutano a comprendere l'organizzazione della topologia fisica delle reti Layer 2, fornendo una prospettiva in tempo reale delle loro interconnessioni.

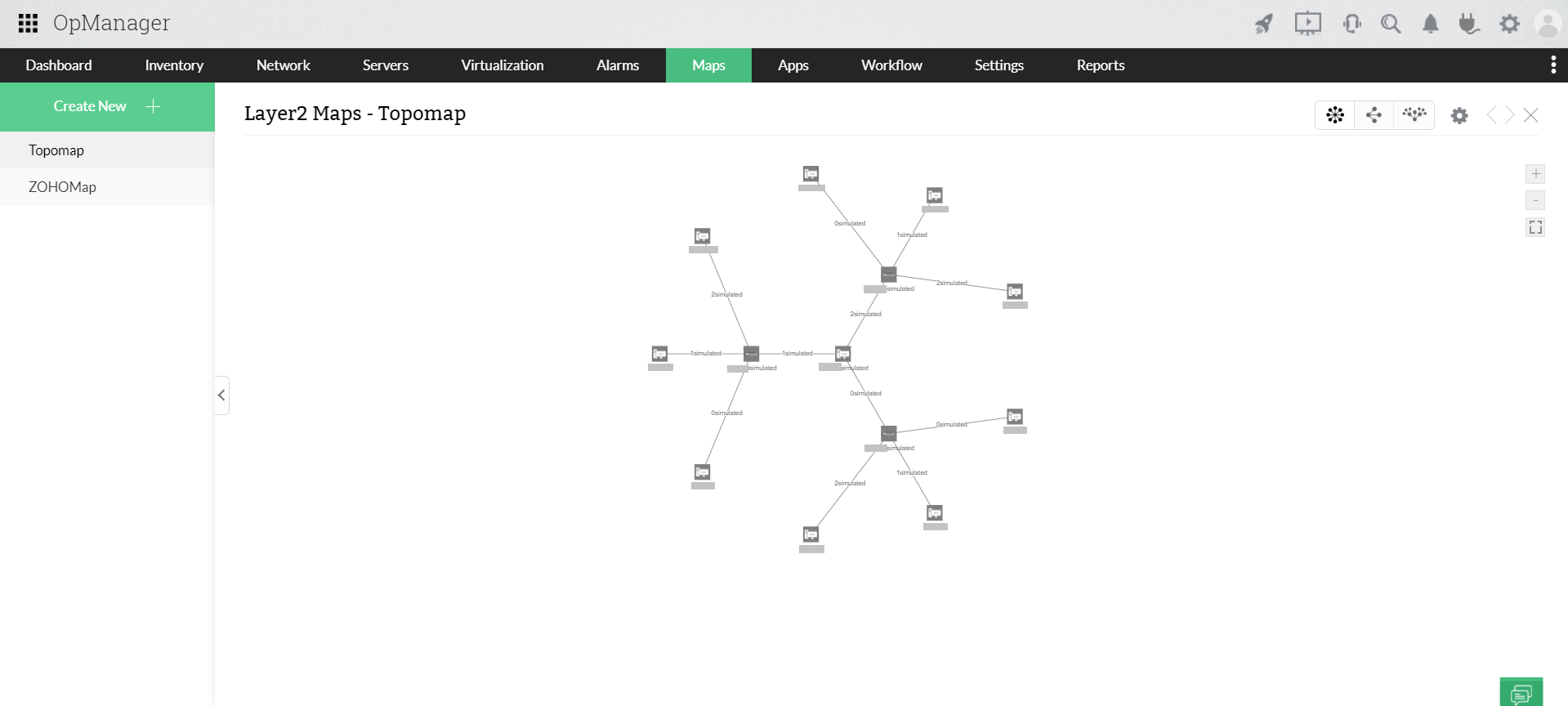

Network topology mapper di OpManager consente di scoprire i dispositivi Layer 2 collegati alla rete e ne traccia una rappresentazione logica e visiva con nodi, livelli interconnessi e connettività da porta a porta, oltre alle interfacce.
Layer 2 Discovery permette agli amministratori di rete di visualizzare una mappa di rete live che rappresenta l'intera infrastruttura di rete. Rileva, mappa e segnala automaticamente l'intero set di dispositivi come server, desktop, macchine virtuali, firewall e altri presenti nell'infrastruttura. I protocolli supportati per la ricerca dei dispositivi di rete in OpManager sono CDP, LLDP, IPROUTE, FDB, ARP.
Network topology mapper di OpManager mappa anche la topologia di rete dell'infrastruttura virtuale, compresi i dispositivi VMware, Hyper-V, Xen e Nutanix, per facilitare la visualizzazione della topologia di rete. Lo strumento di diagramma di rete di OpManager consente agli amministratori di rete di visualizzare in modo selettivo connessioni come host a VM, host a rete, host a datastore, VM a rete e VM a datastore.
Le business view di OpManager forniscono una rappresentazione grafica dei dispositivi in base al servizio aziendale, al requisito o all'operazione che soddisfano. Le mappe di livello 2 sono destinate a mappare le dipendenze a livello di rete.
In business view, gli amministratori IT possono creare una mappatura delle dipendenze a livello di rete o di business. L'aggiunta di collegamenti tra i dispositivi nelle business view aiuta a rappresentare i diagrammi di rete sulla mappa. Questi collegamenti possono essere configurati in base ai requisiti dell'utente o dell'organizzazione. Gli amministratori IT possono anche esportare le mappe di livello 2 come business view utilizzando l'opzione "Salva come BV" nell'interfaccia utente di OpManager. Con la soluzione di network mapping di OpManager, è possibile aggiungere una mappa che rappresenti le località geografiche, ad esempio i Paesi o le città in cui si trovano i data center.

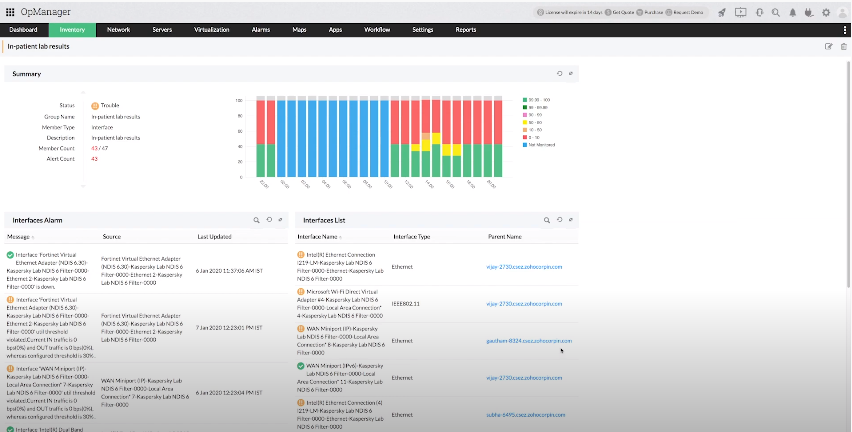

Network topology mapper di OpManager può raggruppare e sottogruppare i dispositivi o le interfacce di rete in base al nome del reparto, numero del piano, posizione, tipo di interfaccia, criticità o a qualsiasi gruppo definito dall'azienda. Ciò semplifica il monitoraggio della rete e l'applicazione di cambiamenti alla configurazione di più dispositivi in una volta.
Con questo approccio, gli amministratori IT possono identificare i dispositivi e le interfacce problematiche in ogni filiale, gruppo o sottogruppo. Questo aiuta a comprendere le tendenze di utilizzo delle risorse in ciascun gruppo o dispositivo, favorendo così la previsione e la pianificazione della capacità dell'infrastruttura IT. Facilita la gestione dell'inventario e la ricerca di dispositivi, nonché il raggruppamento e l'applicazione di configurazioni in blocco.

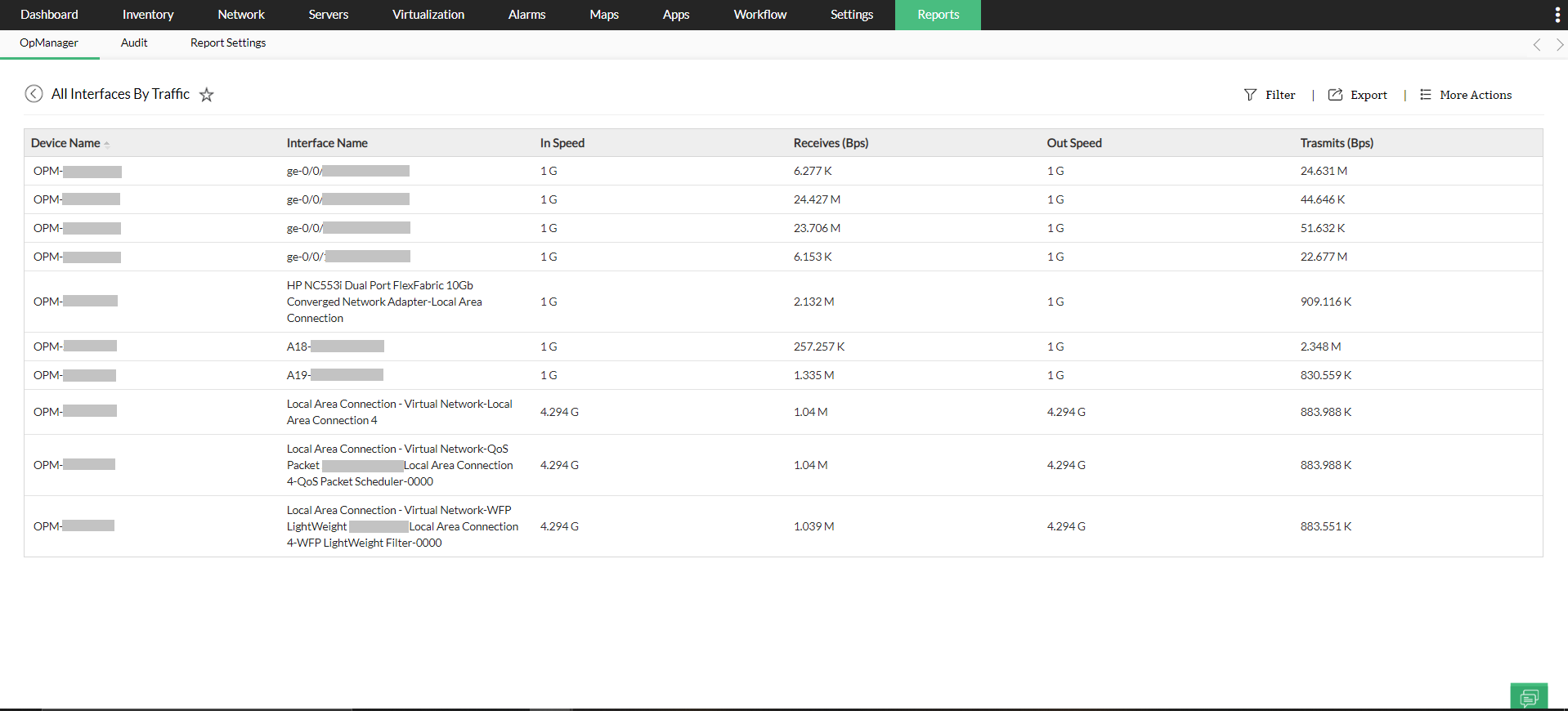

I report dettagliati possono essere visualizzati e programmati in OpManager per dare un'idea chiara di dispositivi di rete, interfacce, prestazioni dei gruppi, disponibilità, attività e altro ancora. I report possono essere generati anche per i dispositivi scoperti o per quelli presenti in business view. I report possono essere programmati su base giornaliera, settimanale o mensile. Inoltre, i report generati possono essere forniti in formato PDF o XLS, a seconda delle esigenze dell'amministratore IT. È inoltre possibile generare report personalizzati e report Top N.
Per saperne di più sui diagrammi di rete e sui tipi di visualizzazione dei diagrammi di rete.
